Szanowni Państwo.



W poprzednich wiadomościach sygnalizowaliśmy niektóre ciekawsze funkcje Naszego sterownika MCS 68. Zainteresowanie Państwa wyrażone listami w sprawie otrzymania katalogu firmowego jak również wzrost liczby odsłon Naszej strony internetowej www.impact.com.pl potwierdziło potrzebę informowania o istniejących krajowych rozwiązaniach urządzeń sterująco-pomiarowych.  Jako producent sterownika przemysłowego MCS68 przedstawiamy dziś jego charakterystykę.





Sterownik MCS68 jest produktem  krajowym, wdrożonym do produkcji w polskiej firmie

IMPACT s.c. Automatyka Przemysłowa. Konstrukcja i oprogramowanie są dziełem konstruktorów IMPACT s.c. Zapewnia to doskonałą znajomość możliwości produktu przy opracowywaniu aplikacji użytkowych, szczególnie  konieczną przy podłączaniu do systemu urządzeń końcowych innych producentów (usługa bezpłatna).



Sterownik ma budowę modułową. Podstawą modułu jest tzw. eurokarta (100x160mm). W zależności od ilości sygnałów obiektowych pakiety są umieszczane w kasecie o pojedynczej (3U) lub podwójnej (6U) wysokości. Sterownik może obsłużyć maksymalnie 2000 sygnałów analogowych i 2000 sygnałów dwustanowych.

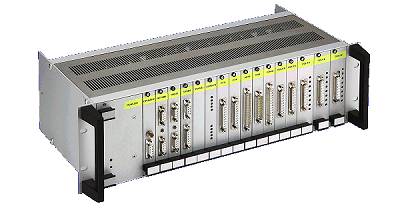

Sterownik MCS68 w kasecie 3U





W skład podstawowego wyposażenia sterownika wchodzą:



- kaseta konstrukcyjna

- zasilacz systemowy    POW5A

- pakiet procesora         CPU68

- pakiet komunikacyjny. NET485MCS

- pełne oprogramowanie uruchomieniowe

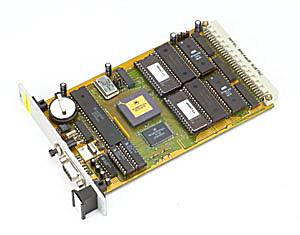

Pakiet procesora CPU68



Pozostałe pakiety zależne są od charakteru zastosowania sterownika. Urządzenie obsługuje sygnały analogowe i dwustanowe.



Do obsługi sygnałów analogowych przeznaczone są  następujące pakiety:



- AD16I            16 wejść prądowych 0-20 mA  przetwarzane 12 bitowo

- PT4                  4 wejścia rezystancyjne (PT100) przetwarzane 12 bitowo

- DA4I                4 izolowane wyjścia prądowe 4-20 mA przetwarzane 12 bitowo

- TENS01          1 wejście tensometryczne przetwarzane 14 bitowo



Do obsługi sygnałów dwustanowych przeznaczone sa następujące pakiety:



- DIN16           16 izolowanych wejść dwustanowych 0-24V

- CTC8              8 izolowanych wejść impulsowych  0-24V / 0-5000Hz

- DOUT8           8 izolowanych wyjść dwustanowych 0-24V / 1.8A



Do obsługi urządzeń posiadających interface szeregowy przeznaczone są następujące pakiety:



- NET485MCS      obsługa urządzeń w standardzie RS485

- NET232MCS      obsługa urządzeń w standardzie RS232



Do tworzenia tablic synoptycznych wyświetlających wartości analogowe i dwustanowe przeznaczony jest pakiet:



- SYN01            obsługa 16 wyświetlaczy PD1/PD2, oraz 16 wyświetlaczy analogowych (4 cyfry) lub 16x 32 punkty dwustanowe





Wyświetlacz PD1 może być umieszczony w  odległości do 1500 m od sterownika, wyświetla jedna wartość analogową 6 cyfr oraz 15 punktowy bargraf. Dodatkowo po naciśnięciu jednego z trzech klawiszy uzyskuje się dostęp do 6 udostępnionych wartości.



Wyświetlacz PD2 jest typową stacyjką regulacyjną, dla regulatorów zaimplementowanych w strukturze użytkowej sterownika.

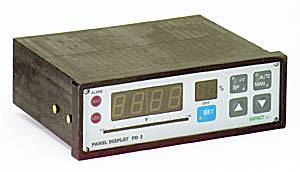

Stacyjka regulacyjna PD2



Sterownik MCS68 może wykonywać jednocześnie 64 niezależne programy funkcjonalne, korzystać z 256 gotowych bloków funkcyjnych ( w tym regulatory PID, pomiary parametrów pary i wody, sterowanie zaworami, komparatory, liczniki, bloki arytmetyczne i logiczne). Dostarczane oprogramowanie uruchomieniowe umożliwia skonfigurowanie wszystkich dostępnych funkcji sterownika. Późniejsze aktualizacje są bezpłatne, dostępne z INTERNETU.



Sterownik współpracuje ze stacją operatorską SS10 produkcji IMPACT s.c. lub z dowolnym systemem wizualizacyjnym wykorzystującym standard MODBUS RTU z protokółem MODICON WORD.



Na Naszej stronie www.impact.com.pl znajdą Państwo zawsze aktualne oprogramowanie sterownika (możliwe do uruchomienia w wersji DEMO bez posiadania sterownika), instrukcje obsługi produkowanych urządzeń, przykładowe instrukcje eksploatacyjne dla użytkowników aplikacji, oraz CENNIK wyrobów.





Firma IMPACT s.c. Automatyka Przemysłowa

prowadzi działalność od roku 1990
